Qué es un esquema de videoportero y por qué importa

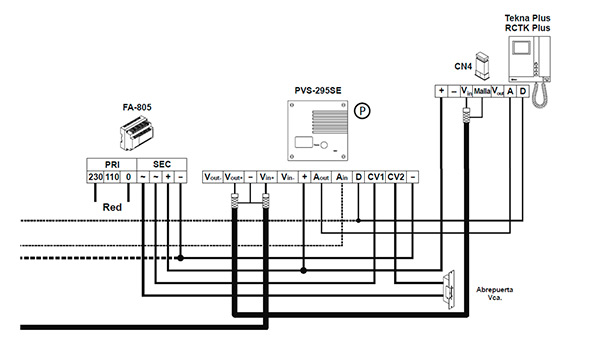

El esquema (o diagrama) de conexión indica qué cable va a cada borne de la placa de calle, del alimentador y de los monitores o telefonillos. Si lo sigues, el sistema funciona; si pones un hilo donde no toca, el monitor no se enciende, la puerta no abre o se puede dañar algún componente. Por eso es importante saber qué tipo de sistema Golmar tienes antes de comprar o sustituir nada.

Los dos sistemas Golmar más habituales

Golmar es una marca española con muchas series. A grandes rasgos, hay dos filosofías de cableado:

En el sistema 4+N, como su nombre indica, se usan cuatro conductores comunes y uno más por cada vivienda (N). Es el esquema clásico de los telefonillos de comunidad.

El esquema de un sistema de 2 hilos Golmar

En las series de 2 hilos como la GB2 Nexa, el manual del fabricante indica una instalación de 2 hilos sin polarizar, con cable trenzado de 2 × 0,75 mm² o 2 × 1 mm² según la distancia. Los elementos principales son:

• Alimentador: convierte la red de 100-240 V en la tensión que necesita el sistema.
• Placa de calle: lleva los bornes del bus y las salidas para el abrepuertas.
• Abrepuertas: en esa serie se conecta a los bornes AP+ y AP-, con una salida de 12 V de continua y un máximo de 270 mA.
• Monitores: cada uno se conecta al bus y se le asigna un código de vivienda con los microinterruptores.
• Fin de línea: el último monitor del bus debe tener activado el interruptor de final de línea.

Los detalles exactos cambian de una serie a otra: usa siempre el manual de tu modelo. Para el cableado detallado, tienes la guía de conexión de telefonillos Golmar.

Cómo identificar qué esquema necesitas

1. Anota las referencias de la placa de calle y del monitor o telefonillo.
2. Cuenta los hilos que llegan al portal: dos indican un bus; más de dos, un sistema convencional.
3. Busca el manual de tu serie en la web oficial de Golmar.
4. Dibuja tu instalación y compárala con el esquema antes de tocar nada.
5. Fotografía el cableado antes de desconectar.
6. Prueba sin cerrar la carcasa hasta confirmar que todo funciona.

Cómo elegir un videoportero Golmar

• Número de viviendas: un kit unifamiliar no sirve para un edificio.
• Pantalla: en color y con tamaño suficiente para ver bien.
• Cableado existente: si ya tienes 2 hilos o 4+N, elige un kit compatible y ahorra obra.
• Funciones extra: memoria de imágenes, manos libres, apertura de segunda puerta.
• Instalación: en superficie o empotrada.

Cuándo conviene llamar a un instalador

Si tu portal es de una comunidad con varias viviendas, si el cableado es antiguo o si no tienes claro qué tipo de sistema hay, es mejor contar con un instalador. Con una foto de la placa y de las regletas, y las referencias anotadas, el profesional ahorrará tiempo y te dará un presupuesto más ajustado. En obra nueva, deja previstos tubos libres para poder cambiar el cableado sin abrir paredes.

Errores frecuentes

• Mezclar equipos de series distintas sin comprobar compatibilidad.
• Olvidar el final de línea o repetirlo en varios monitores.
• Repetir el mismo código de vivienda en dos monitores.
• Usar un cable inadecuado en tramos largos.
• Manipular la red de 230 V sin cortar la corriente.

Caso práctico: sustituir un telefonillo antiguo por un monitor

Una vivienda unifamiliar con un telefonillo antiguo quiere ver quién llama. Primero se anotan las referencias de la placa y del telefonillo, y se comprueba cuántos hilos llegan a la vivienda. Con el manual de la serie correspondiente, se elige un monitor compatible, se cortan los fusibles, se retira el viejo y se conectan los hilos tal y como indica el esquema. Se asigna el código de vivienda, se prueba la llamada y la apertura de puerta y, por último, se coloca la tapa.
